Az öntött tok -megszakítók általában alkalmasak -e AC vagy DC -re?

Az öntött tok-megszakítók, más néven eszköz típusú megszakítók, az összes alkatrészt műanyag burkolatban lezárják. A kiegészítő érintkezők, az alulfeszültség -kiadások és a shunt -kiadások gyakran modulikusak. Az öntött tok -megszakítók automatikusan megszakítják az áramot, amikor az áram meghaladja az utazási beállítást.Zhejiang Dong'an Electric Co., Ltd- ajánlatokDC MCCBSésÉs az MCCBSváltozó specifikációk. Vessen egy pillantást rájuk.

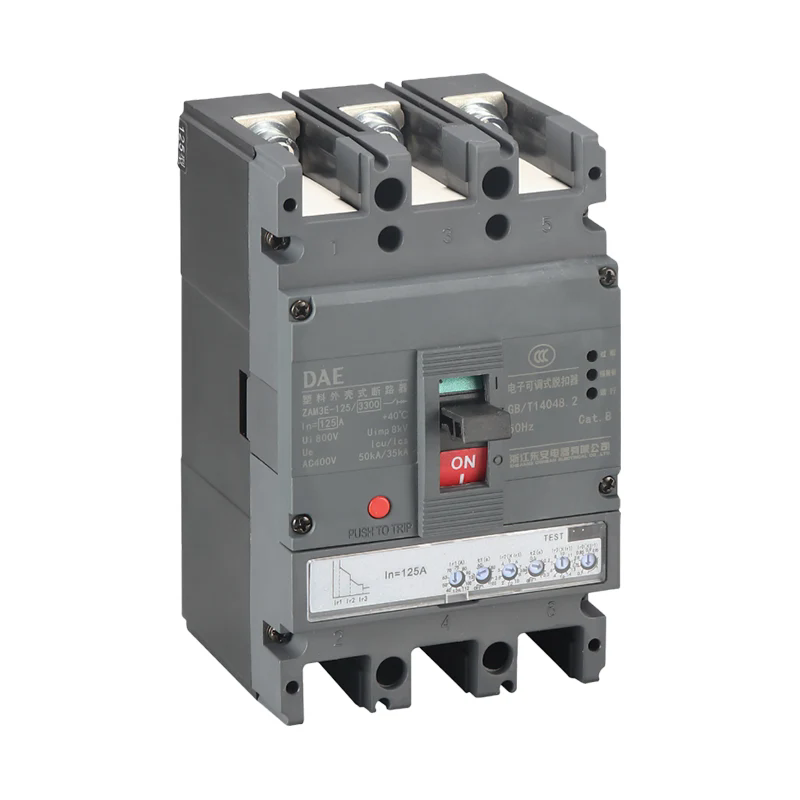

A formázott tok -megszakítók tervezési célja és mainstream alkalmazásai

Az öntött tok-megszakító (MCCB) egy elektromos eszköz, amelyet a túlterheléshez és a rövidzárlat védelméhez használnak. Alaptervezése a váltakozó áram (AC) jellemzőin alapul, ami egyÉs az MCCB- Ennek okai a következők:

1. íves oltó mechanizmus alkalmazkodóképessége: Az AC áram időszakos nulla kereszteződéssel rendelkezik, így az ívek hajlamosak a természetes oltásra. Az öntött tok -megszakító ív oltó kamra szerkezete optimalizálva van erre a tulajdonságra.

2. Mainstream piaci kereslet: A globális energiarendszerek több mint 90% -át AC táplálja (az IEC 60898 szabványra utalva), tehát a gyártók prioritást élveznek az AC-specifikus modellek kidolgozására. 3. Költség és szabványosítás: A váltakozó áramú megszakítókat nagymértékben gyártják, olcsóbbak, és megfelelnek az általános elektromos szabványoknak (például az UL 489 és a GB 14048.2).

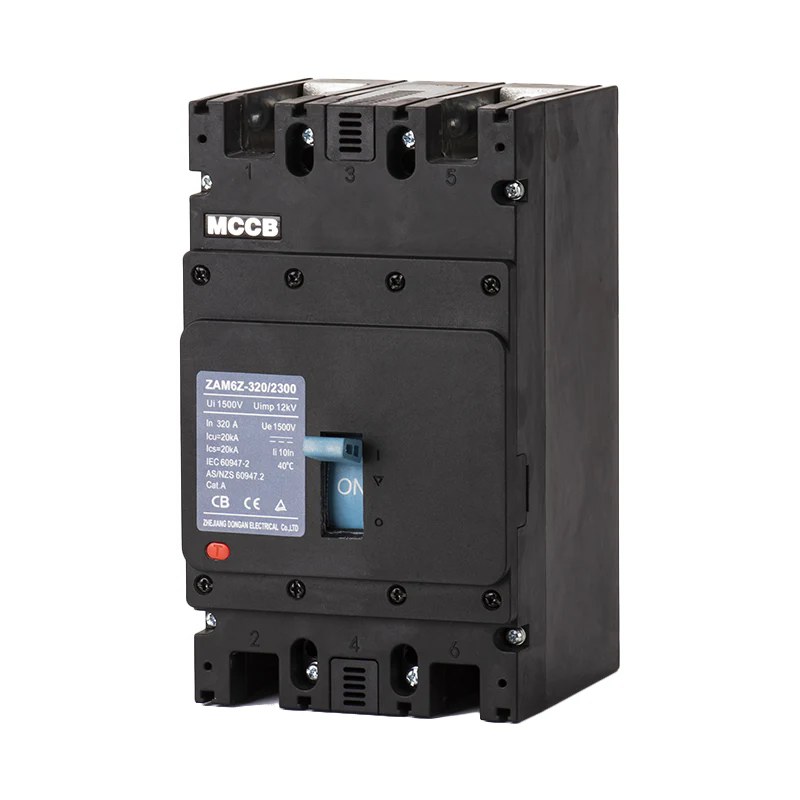

A DC alkalmazások és fejlesztési megoldások különleges jellemzői

Noha az öntött tok -megszakítókat elsősorban AC alkalmazásokhoz tervezték, adaptálhatók DC alkalmazásokhoz, vagyDC MCCBS, a következő fejlesztések révén:

1. Fokozott ív oltási képesség: A DC íveknek nincs természetes nulla kereszteződése, mágneses ív oltáshoz vagy szegmentált rácstervezéshez. Például az ABB TMAX DC sorozata megszakíthatja a DC áramköröket, akár 750 V -ig.

2. Polaritás jelölése és törési kapacitása: A DC -megszakítók egyértelműen megjelölt pozitív és negatív terminálokat igényelnek, és törési kapacitásuk általában alacsonyabb, mint az összehasonlítható AC modelleké.

3. Tipikus alkalmazási forgatókönyvek:

- Fotovoltaikus energiatermelő rendszerek (DC 1000V és annál alacsonyabb)

- Vasúti tranzit (DC 1500V vontatási tápegység)

- Az energiatároló akkumulátorok védelme (például a CATL dedikált DC MCCB -je az energiatároló szekrényekhez).

Kulcskiválasztási paraméterek és megfontolások

A felhasználóknak összehasonlítaniuk kell a következő mutatókat a tényleges igényeik alapján:

1. feszültségszint: AC 400V/690V vs. DC 250V/750 V (közös ipari szabványok).

2. Megszakító kapacitás: a megszakító képesség aDC MCCBjellemzően 50% -60% -aÉs az MCCB.
