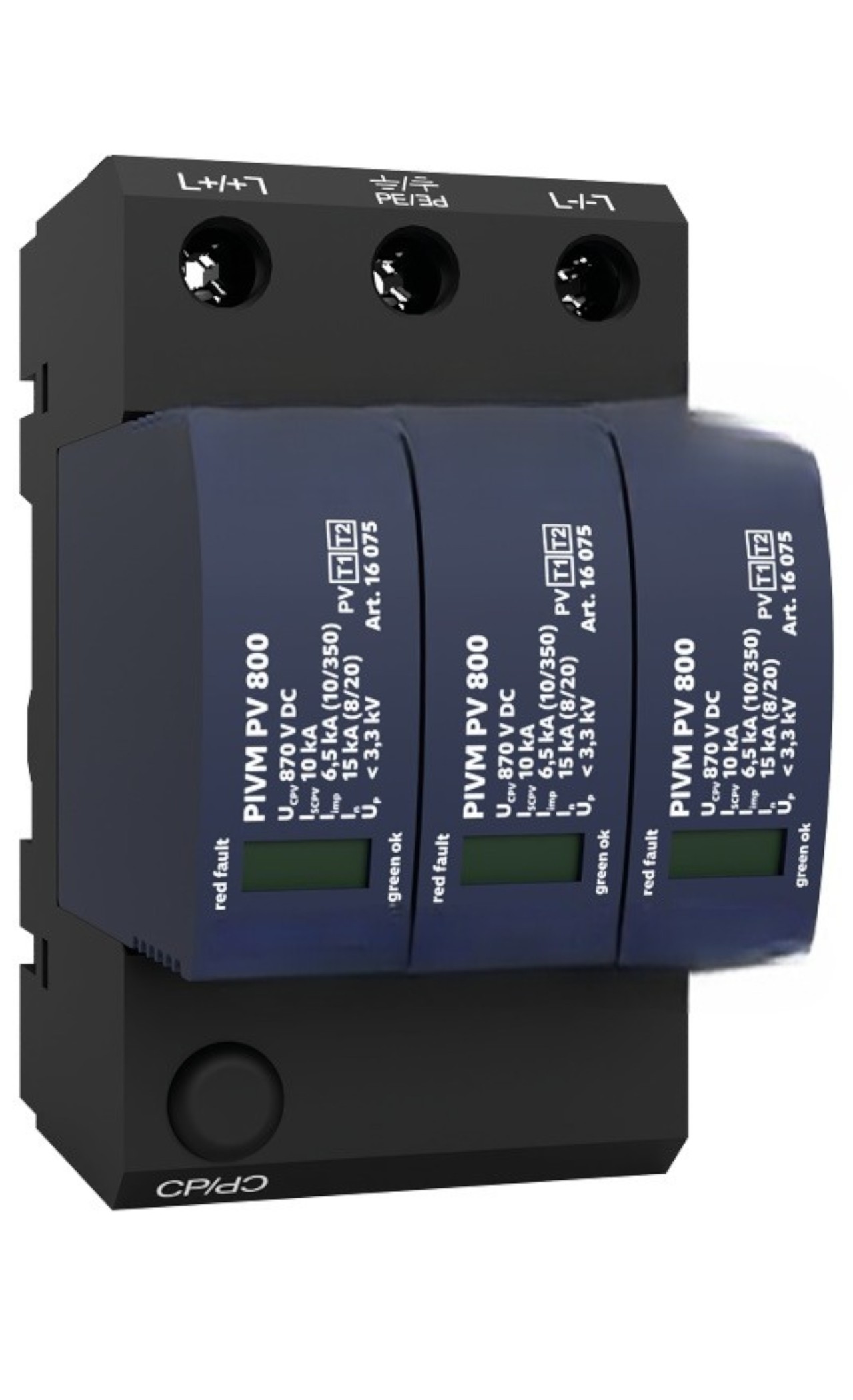

1. típusú+2 PV SPD | Y-csatlakozás | Nincs tartalék biztosíték | LPL III - IV

A PV-tömbök közvetlen sztrájkos védelme-ha a hely és a távolság korlátozott.

Ezek a villámimpulzusos és túlfeszültség-leállás (1+2 típus) célra épülnek a fotovoltaikus rendszerek DC oldalán, amely külső villámvédelmi rendszert (LPS) használ, de nem tudja fenntartani a szükséges elválasztási távolságot. Az eszközök ötvözik az 1. típusú villámimpulzusáramot a 2. típusú túlfeszültség -szuppresszióval, hogy megvédjék az inverterek, a húrok és az egyenáramú buszrostokat.

Y-csatlakozás robusztus, hibatűrő működéshez.

Az Y-típusú kapcsolat a munkavezetékeket ellenállóbbá teszi a földhibákkal szemben, elősegítve a PV DC hálózat stabilizálását az igényes földelési körülmények és a vegyes potenciális környezetben.

Integrált biztonság-nincs szükség tartalék biztosítékra.

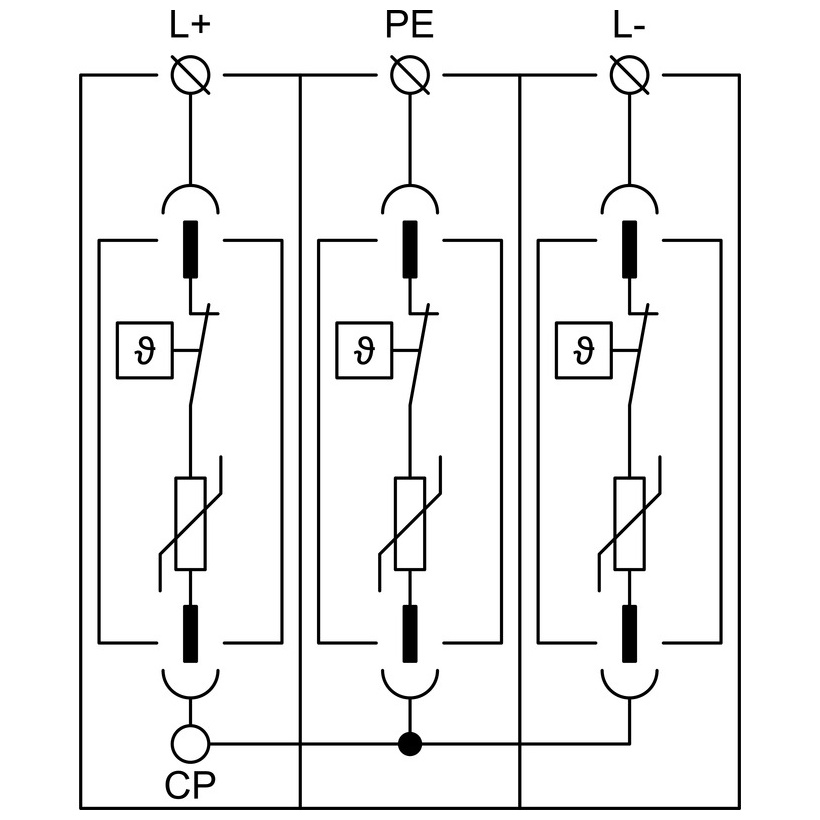

Az L+, L– és PE ​​közötti minden varisztor -szektor belső termikus leválasztóval van felszerelve. A Varistor élet végén (túlmelegedés) a leválasztó elindul a DC-áram megszakításához és egyértelmű hibajelzéshez. A speciális leválasztó felépítése lehetővé teszi a telepítést külön tartalék biztosíték nélkül, egyszerűsítve a koordinációt és a helyet.

Átfogó PV rendszer védelme.

A pozitív és a negatív buszbarátok quotential kötésének biztosításával ezek a leállítószerek csökkentik a káros átmeneti túlfeszültségeket a légköri kisülésekből - beleértve a közvetlen villámcsapást a PV rendszerbe -, valamint az események váltási eseményeit. Ezek alkalmasak az LPL III és IV villámvédelmi szintekre, amelyek lefedik a tetőtéri és a C&I telepítések többségét.

Szolgáltatási és megfigyelési lehetőségek.

M jelzés: Kiválasztható (plug-in) modul kialakítása a gyors csere és a minimalizált leállási idő érdekében.

DS jelzés: A PLC/SCADA/riasztási relék állapotjelzésének távirányítójának kapcsolata.

Tipikus alkalmazások

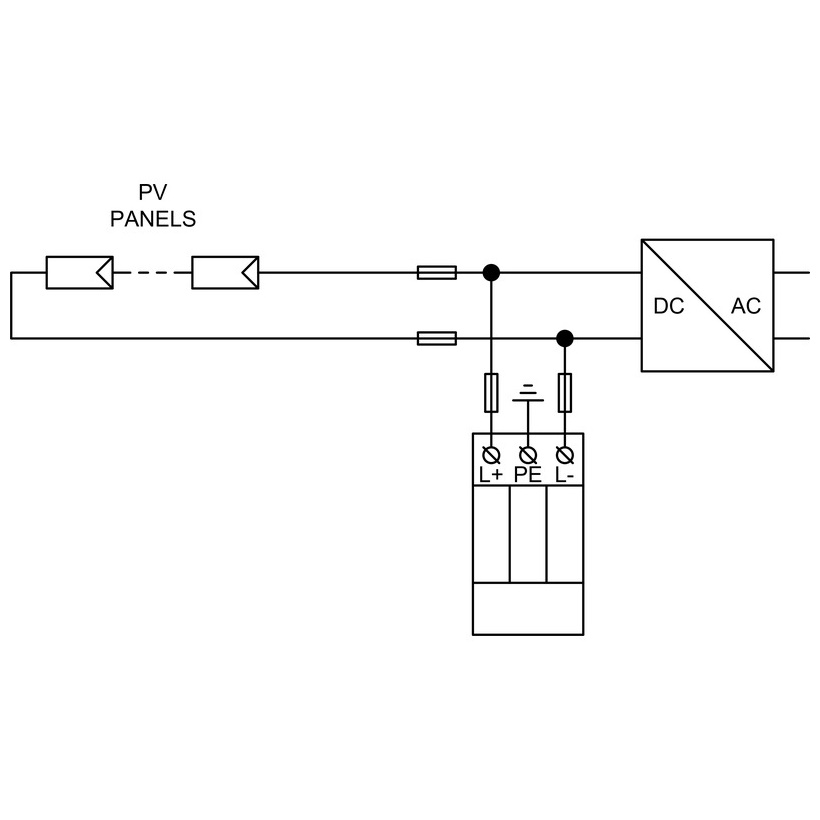

PV kombinátor/új-kombinációs dobozok és inverter DC bemenetek, ahol az „S” elválasztási távolság nem érhető el

LPS tetőtéri és kereskedelmi/ipari növények, amelyek külső LP -kkel vannak felszerelve

A koordinált 1. típusú+2 védelmet kereső projektek utólagos felszerelése

Kulcsfontosságú jellemzők egy pillanat alatt

1. típusú + 2 PV -túlfeszültség -bakrász (villám impulzus + túlfeszültség -szuppresszió)

Y-csatlakozás-a földi munkavállalók földhibái ellenállók

Belső termikus leválasztók az L+, L–, PE -n; DC aktuális megszakítás a hibán

A speciális leválasztó konstrukciójának köszönhetően nincs szükség tartalék biztosítékra

PV DC oldalra, külső LP -kkel, ha az „S” elválasztási távolságot nem figyeljük meg

Alkalmas LPL III - IV -re

Opciók: m = eltávolítható modul, ds = távirányító megfigyelés
